Mesin Pengilangan Pelarik

Mesin Pengilangan Pelarik

Alat mesin siri HL ialah mesin pelarik CNC mendatar dengan 45-kecondongan darjah katil, yang merupakan kawalan servo berterusan dengan dua paksi (paksi X mendatar, paksi Z membujur).

Hantar pertanyaanBerbual sekarang

Dengan fungsi memusing dan mengisar


PENERANGAN BARANG
Alat mesin siri HL ialah mesin pelarik CNC mendatar dengan 45-kecondongan darjah katil, yang merupakan kawalan servo berterusan dengan dua paksi (paksi X mendatar, paksi membujurZ). Sistem CNC boleh mengawal pergerakan paksi X dan Z pada masa yang sama. Ia secara automatik boleh melengkapkan permukaan silinder dan kon, permukaan silinder, permukaan arka bulat, permukaan hujung, alur, pelbagai jenis benang (benang metrik dan imperial, benang kon, dll.) untuk pelbagai jenis aci dan cakera. Benang diameter dikurangkan, benang muka), penggerudian, reaming, membosankan, chamfering dan proses pemesinan lain.
Alat mesin ini boleh menggunakan pelbagai sistem kawalan seperti FUNUC (Fanuc), SINUMERIK (Siemens), MITSUBISHI (Mitsubishi), LNC (Taiwan BAOYUAN), KND, GSK (Guangzhou CNC) dan lain-lain. Motor servo AC sebagai komponen pemacu merupakan komponen pemacu. sistem CNC gelung separuh tertutup dengan prestasi kawalan yang boleh dipercayai. Panel pengendali mesin berpusat menjadikan mesin mudah dan tepat. Alat mesin mempunyai pelbagai aplikasi, kecekapan tinggi, ketepatan dan kestabilan yang baik, keseragaman saiz bahagian yang baik, dan pengendalian yang mudah. Boleh memenuhi keperluan pemprosesan ketepatan tinggi produk tunggal atau kelompok.


AKSESORI STANDARD
Sistem kawalan Siemens 808d
3 rahang chuck
Penghantar cip dengan penghantar cip
Ternakan ekor
8 jawatan Alat turet
Galas NSK dari Taiwan
Panduan linear Taiwan
sistem penyejuk dengan pam penyejuk
Skru bola dari Taiwan


Spesifikasi produk





item

Unit

HL251-T400

HL251-T750

HL252-T400

HL252-T750

sedang bekerja
Kapasiti

Max swing dia.atas katil

Mm

Φ520

Φ520

Φ520

Φ520

Max.Membelok Dia.

Mm

Φ370

Φ370

Φ370

Φ370

Panjang Bahan Kerja Maks

Mm

400

750

400

750

Max.Cutting Dia.

Mm

Φ250

Φ250

Φ250

Φ250

Max.Bar dia.

Mm

Φ45

Φ45

Φ65

Φ65

gelendong

Pusat Spindle ke Lantai

Mm

1075

1075

1075

1075

Motor gelendong

KW

7.5/11

7.5/11

11/15

7.5/11

Julat kelajuan gelendong

.rpm

5000

5000

3000

3000

Spindle Thru-Hole Dia.

Mm

Φ58

Φ58

Φ82

Φ82

Lubang Tirus Spindle(MT)

Mm

MT 6#

MT 6#

90

90

Hidung gelendong NO.(ISO)


A2-6

A2-6

A2-8

A2-8

suapan

Perjalanan(X/Z)

Mm

240/450

240/830

240/450

240/830

Persekutuan pantas(X/Z/Y )

M/MIN

25/25

25/25

25/25

25/25

X Axis Ballscrew dia./Pitch

Mm

Φ32/10

Φ32/10

Φ32/10

Φ32/10

Skru Bola Paksi Z dia./Pitch

Mm

Φ32/10

Φ32/10

Φ32/10

Φ32/10

Alat Turret

Alat No.


8/10/12

8/10/12

8/10/12

8/10/12

Memusing Jenis Pemegang Alat


25×25

25×25

25×25

25×25

Max.dia.of Pemegang Alat Membosankan


Φ40

Φ40

Φ40

Φ40

Stok Ekor Hidraulik

Tailstock Sleeve dia.

Mm

Φ100

Φ100

Φ100

Φ100

Perjalanan Lengan Tailstock

Mm

100

100

100

100

Pusat Tailstock(MT)


5#

5#

5#

5#

Ketepatan

Ketepatan kedudukan (X/Z)


0.008

0.008

0.008

0.008

Ketepatan Kedudukan Semula(X/Z)


0.004

0.004

0.004

0.004

Item Lain

Jumlah Kuasa

KVA

21

21

23

23

Penghantar Cip Auto


Bahagian Belakang

Bahagian Belakang

Bahagian Belakang

Bahagian Belakang

Saiz Mesin (L×W×H)

Mm

2902×1800×1925

3282×1800×1925

2902×1800×1925

3282×1800×1925

Berat Mesin

KG

4000

4500

4100

5000

Pengawal CNC

SYNTEC 21TA


Pcb.

Pcb.

Pcb.

Pcb.

FANUC/Siemens/Mitsubishi


opt.

opt.

opt.

opt.

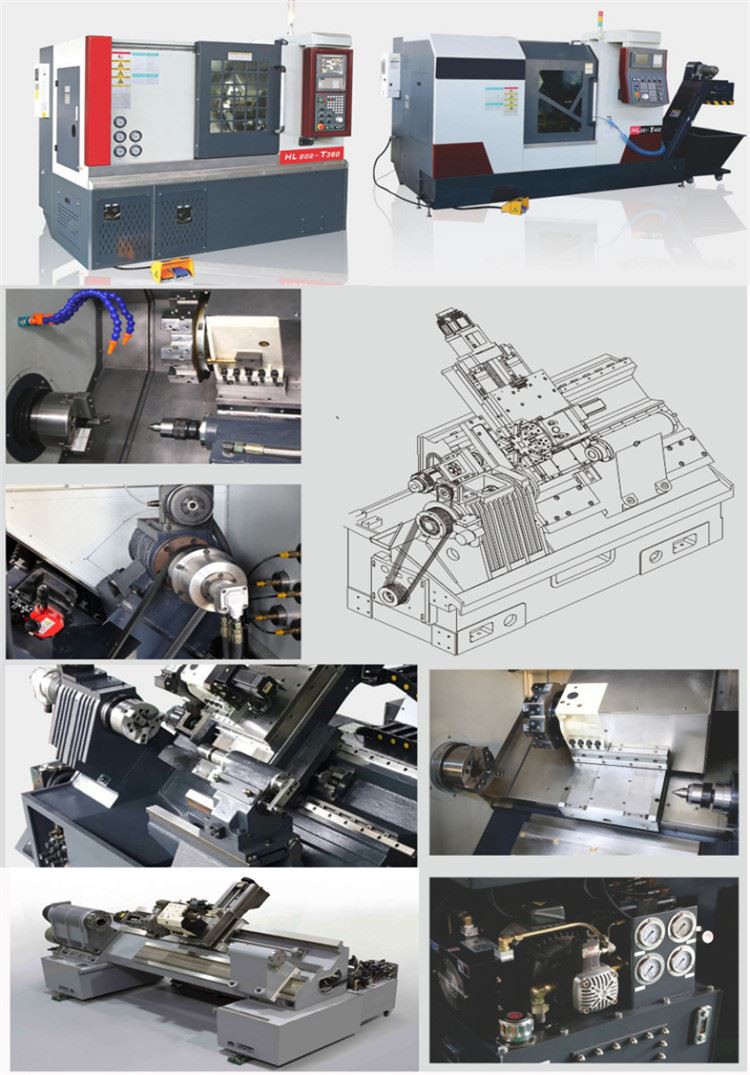

16 HL CNC LATHE Spec

3 About Us


4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

Perkhidmatan kami:

MAXTORS menyediakan perkhidmatan pra-jualan dalam talian 7x24-jam, perkhidmatan pesanan susulan jurutera dan perkhidmatan operasi logistik. Dengan pemahaman bertahun-tahun tentang pelbagai pasaran, jurutera yang telah menjelajah pelbagai negara untuk masa yang lama menyediakan perkhidmatan pemasangan. Di samping itu, kami boleh membantu pelanggan berjaya menyelesaikan satu siri perkhidmatan seperti pelepasan import, sekali gus mengurangkan kos pelanggan dalam semua aspek.


Soalan Lazim

Keperluan untuk Pelanggan:

1. Minyak hidraulik: minyak hidraulik anti-haus VG46# yang diimport; dan jisim minyak yang diperlukan bergantung pada spesifikasi mesin

2. Suhu persekitaran: 0 darjah - tambah 40 darjah

3. Kelembapan persekitaran: kelembapan relatif 20-80 peratus RH(tidak pemeluwapan)

4. Jauhkan daripada sumber getaran yang kuat dan gangguan elektromagnet

5. Sediakan asas mengikut lukisan asas

6. Voltan turun naik 10 peratus --5 peratus
