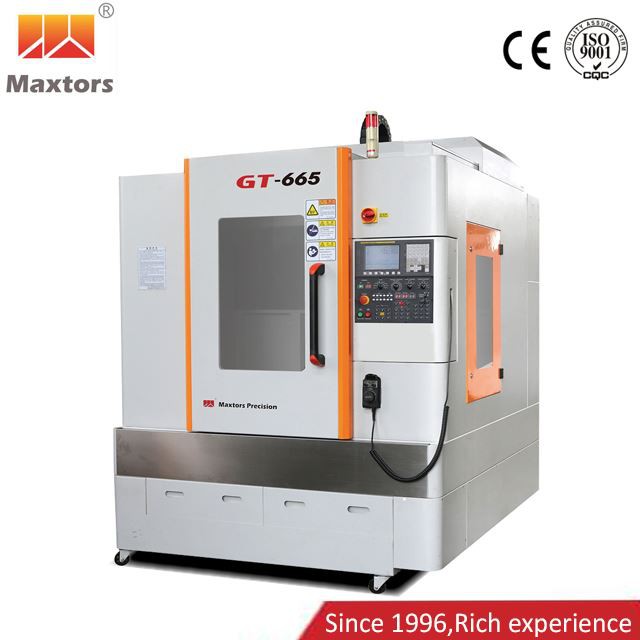

Mesin Pengilangan CNC Berkelajuan Tinggi

Jenis lajur berganda

GT-665,GT-870,GT-1311H,GT-1713,GT-2215,GT-2616



Dengan jenis Rel Panduan Linear

Boleh dengan FANUC,Mitsubishi,Siemens,FOGOR,Heidenhain,TAIWAN LNC,SYNTEC cnc controller

3 paksi, 4 paksi, 5 paksi pilihan



Mesin pengilangan cnc berkelajuan tinggi sesuai untuk menghasilkan produk logam dan bahagian dalam semua bentuk. Ia digunakan secara meluas untuk menghasilkan alat ganti kereta, instrumen rawatan perubatan dan apa-apa jenis acuan suntikan, acuan tiupan, acuan diecasting, acuan LED kereta, acuan mainan dan acuan tepat dan sebagainya.dengan gelendong berkelajuan tinggi adalah yang terbaik untuk ketepatan tinggi pemprosesan acuan.



Spesifikasi produk

item	Unit	GT{0}}	GT{0}}	GT{0}}	GT-1311H	GT{0}}	GT{0}}	GT{0}}	GT{0}}
Perjalanan
Perjalanan Paksi X	mm	650	800	1100	1300	1600	1700	2200	2600
Perjalanan Paksi Y	mm	600	700	900	1100	1200	1300	1500	1580
Perjalanan Paksi Z	mm	260	400	600	600	580	700	800	800
Hidung gelendong ke Meja	mm	130-390	150-550	150-750	150-750	240-820	250-950	150-950	350-1150
Jarak antara Lajur	mm	700	850	1060	1200	1350	1350	1580	1620
Meja Kerja
Saiz Meja Kerja	mm	600×600	800×700	1200×900	1300×1000	1600×1200	1700×1200	2200×1480	2600×1480
Max.Memuatkan di atas Meja	KG	300	600	1000	2000	2000	3000	6000	8000
Sistem Suapan
Suapan Pantas XYZ	m/min	7.5/7.5/7.5	10/10/7.5	20/15/10	15/15/7.5	15/15/7.5	15/15/7.5	15/15/7.5	15/15/7.5
Memotong Suapan	m/min	6	6	10	7.5	7.5	7.5	7.5	7.5
Ketepatan
Ketepatan Kedudukan	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Ketepatan Kedudukan Semula	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
gelendong
Kelajuan Spindle	rpm	30000	15000	15000	15000	15000	15000	15000	15000
Tirus gelendong		BT30	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63
Lain-lain
Jejak kaki	mm	2000×1700	2600×2500	3100×2550	3800×2550	4300×2600	5000×2700	6000×3000	6800×3000
Ketinggian Mesin	mm	2300	2600	2900	3000	3000	3200	3300	3500
Berat Mesin	KG	3200	5000	8000	10500	11000	16000	18000	23500
Pengawal CNC		FANUC



StandardKonfigurasi

● Jenis Lajur Berganda

● Precision High Speed ​​Spindle

● Penyejuk Minyak Spindle

● Sistem muncung penyejuk gelendong

● Rel Linear Paksi XYZ

● Motor Servo Paksi XYZ

● Penutup teleskopik untuk 3 paksi

● Pengawal Percikan Tertutup Penuh

● Penghawa Dingin untuk Kabinet Elektrik

● Antara muka pemindahan data

● Sistem pelinciran automatik

● Memotong Sistem Penyejuk

● Lampu kerja LED

● Lampu program tamat

● Roda tangan Elektronik Mudah Alih (MPG)

● Kotak alat

● Meratakan bolt dan blok

● Memotong sistem letupan udara

● Manual CNC & Manual Operasi

● Sistem Penghantar Cip jenis skru

● Pintu keselamatan

● Transformer (Mengikut Voltan Tempatan)

● Pengawal CNC FANUC

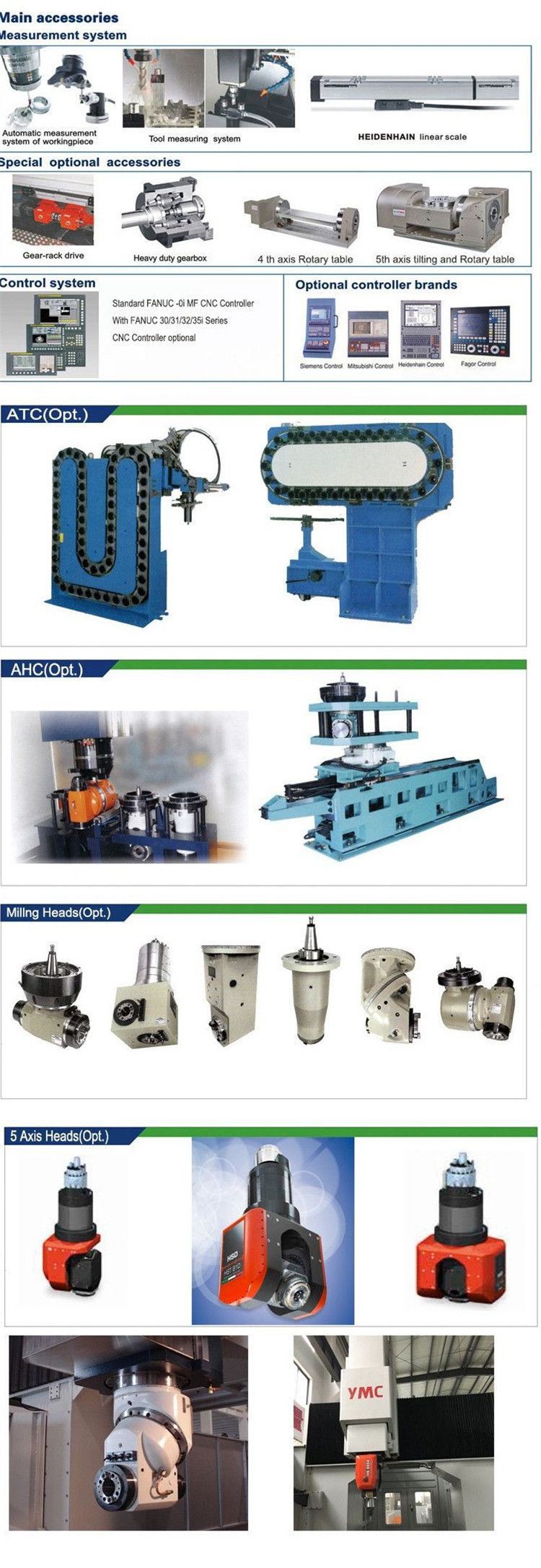

Konfigurasi Pilihan

○Spindle Kelajuan Berbeza

○Penyejuk Melalui Spindle (CTS)

○Sistem Majalah ATC/Alat

○Sistem Penghantar Cip jenis rantai

○Meja putar paksi ke-4

○Jadual Tilting & Rotary paksi ke-5

○Kepala pengilangan dwi-putar paksi ke-5

○Skala Linear

○Sistem Pengukuran Auto.Alat

○Auto.Sistem Pengukuran Bahan Kerja

○Tanda CE

○Lajur Mesin Tinggikan

○Pengawal CNC LNC/Syntec

○Pengawal CNC Mitsubishi/Siemens/Heidenhain

○Pilihan Lain seperti yang diminta



Perkhidmatan Selepas Jualan Disediakan:

Alat ganti percuma, Sokongan dalam talian, Sokongan teknikal video





Perkhidmatan Selepas Waranti:

Sokongan teknikal video, Sokongan dalam talian



Butiran Pembungkusan

1. Mesin pembungkusan filem keseluruhan;
2. Anti-perlanggaran kelebihan pakej;
3. Kotak kayu papan lapis bebas pengasapan dengan tali pinggang pengikat besi.

Kami akan membekalkan pakej eksport standard atau mengikut keperluan pakej anda.

Satu tahun Dalam tempoh jaminan, jika anda mempunyai mana-mana bahagian yang rosak kerana masalah kualiti, kami akan membekalkan anda secara percuma melalui ekspres. Habis tempoh jaminan, jika anda mempunyai sebarang pertanyaan, anda boleh menghubungi kami, kami akan membekalkan perkhidmatan terbaik kami kepada anda seperti biasa.
