Pusat Pemesinan Portal

pengenalan

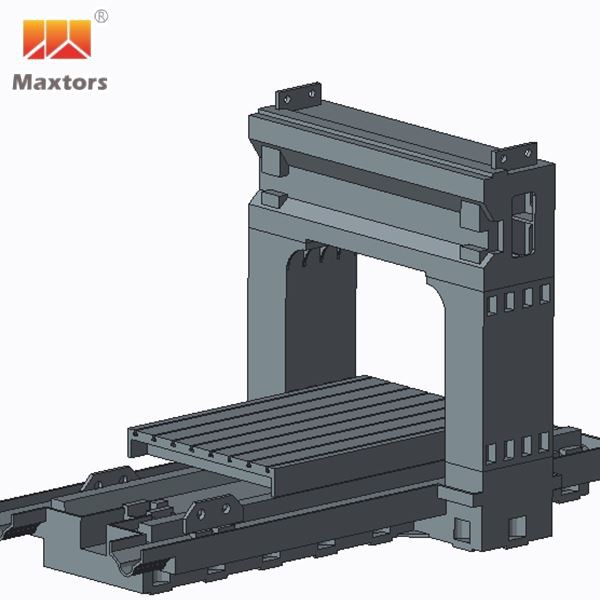

Terdapat banyak jenis pusat pemesinan, Pusat Pemesinan Portal adalah salah satu daripadanya. Ia merujuk kepada pusat pemesinan di mana paksi aci utama berserenjang dengan meja. Struktur keseluruhannya ialah kerangka struktur portal yang terdiri daripada tiang berganda dan rasuk atas. Terdapat juga rasuk di antara lajur. Peralatan kami terdiri daripada meja kerja, gantri, ram, majalah alat dan sistem kawalan berangka. Ia adalah peralatan yang sangat sesuai untuk memproses bahan kerja yang besar dan bahan kerja dengan bentuk yang kompleks. Berbanding dengan pusat pemesinan biasa, paksi Xnya sangat panjang, dan perjalanan paksi Y juga meningkat pada tahap tertentu. Kerana sokongan dua lajur, kelebihan lebih jelas dalam pemotongan berat.



ciri-ciri

1. Permukaan panduan lajur Pusat Pemesinan Portal mempunyai jarak yang pendek dari gelendong, jadi ia kurang terdedah kepada gegaran ganas semasa pemesinan.

2. Semua tuangan dimesin ketepatan, jadi ia lebih tahan lama dan kurang terdedah kepada ubah bentuk.

3. Kami mempunyai pelbagai kelajuan gelendong untuk anda pilih, termasuk 10,000 hingga 30,000 rpm, supaya kami dapat memenuhi keperluan pengeluaran yang berbeza.

4. Sistem kawalan adalah mudah dan pintar, menjadikannya lebih mudah untuk digunakan.



Butiran

Nama Produk:Pusat Mesin Pengilangan CNC Menegak Jenis Lajur Berganda/ Pusat Pemesinan Portal

Model:GT-1311H/GT-1311

3 gandar~5 gandar



Spesifikasi produk

item		Unit	GT{0}}
Perjalanan	Perjalanan XYZ	Mm	1300/1100/600
	Jarak dari Hidung Spindle ke Meja	Mm	150~750
Meja Kerja	Saiz Meja	Mm	1300×1000
	Max.Memuatkan di atas Meja	KG	2000
gelendong	Tirus gelendong		HSK-A63
	Kelajuan Spindle	.rpm	15000
	Kuasa Motor Spindle	KW	11/15
Memberi makan	Kadar Suapan Pantas(X/Y/Z)	M/MIN	10
	Pemotongan Kadar Suapan (X/Y/Z)	M/MIN	6
Majalah ATC/Alat (Pilihan)	Jenis ATC		Payung/Lengan
	Bilangan Alat		21T/24T
Ketepatan	Ketepatan Kedudukan	Mm	±0.008/300
	Ketepatan Kedudukan Semula	Mm	±0.005/300
Lain-lain	Jejak kaki	Mm	3800×2550
	Ketinggian Mesin	mm	3000
	G.W.	KG	10500
Pengawal CNC			FANUC-0i MF



Lebih Banyak Mesin CNC Relatif

item	GT{0}}	GT{0}}	GT{0}}	GT{0}}	GT{0}}
X Perjalanan(mm)	800	1100	1200	1600	1700
Y Perjalanan(mm)	700	900	900	1200	1300
Z Perjalanan(mm)	400	600	600	600	700
gelendong	BT40/HSK-A63
Kelajuan Spindle	10000rpm~20000rpm
Pengawal CNC	FANUC/Siemens
