Mesin Pengilangan CNC Paksi Ke-5

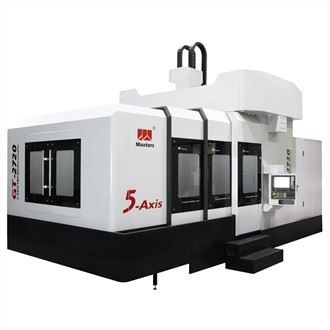

Jenama Maxtors Saiz Besar Jenis Lajur Berganda Vertical 5th Axis CNC Milling Machine GT-2720

Perjalanan Paksi XYZ: 2700x2000x900mm

HSK A63 20000RPM gelendong berkelajuan tinggi

Kecondongan Paksi B : ±110 darjah

C Axis Rotary: ± 270 darjah

Penukar alat automatik pilihan

Pengawal CNC SIEMENS 840D 5 AXIS

Mesin Pengilangan CNC Paksi Ke-5 dengan Kepala AC Dwi-putar

Mesin ini boleh memasang Skala Linear pada Paksi XYZ untuk meningkatkan ketepatan,

Probe Alat dan Probe bahan kerja pilihan

pengenalan

◆Dengan memaksimumkan penggunaan reka bentuk modular, kami boleh menawarkan pelbagai kapasiti dan kebolehkonfigurasian individu - paksi X bergerak sehingga ke

12,200mm, paksi Y bergerak sehingga 6000mm dan paksi Z bergerak sehingga 2000mm, jadi jika anda mempunyai permintaan ini dialu-alukan anda beritahu kami, kami akan OEM Untuk anda.

◆Paksi X dan Y dilengkapi dengan transmisi/skru bebola jenis Rak dan Pinion, menampilkan kecekapan tinggi, ketepatan tinggi dan tindak balas dinamik yang cepat

5- Mesin Paksi:

1.1 Apakah itu 5-Pemesinan Paksi?

5-pemesinan paksi menyediakan kemungkinan yang tidak terhingga tentang saiz dan bentuk bahagian yang boleh anda proses dengan berkesan. Istilah "5-paksi" merujuk kepada bilangan arah di mana alat pemotong boleh bergerak. Pada 5-pusat pemesinan paksi, alat pemotong bergerak merentasi paksi linear X,Y dan Z serta berputar pada paksi A dan C untuk mendekati bahan kerja dari sebarang arah, Dengan kata lain, anda boleh memproses lima sisi bahagian dalam persediaan tunggal.

1.2 Serentak 5-Pemesinan Paksi Berbanding Pemesinan 3 campur 2

Dalam pemesinan 5-paksi serentak, tiga paksi linear (X,Y dan Z) alatan mesin dan dua paksi putaran(A dan C) semuanya terlibat pada masa yang sama untuk melakukan pemprosesan yang kompleks pada bahagian. Dengan 3 tambah 2, mesin melaksanakan 3-program pengilangan paksi dengan alat pemotong dikunci dalam kedudukan condong menggunakan dua paksi putarannya. Proses, juga dikenali sebagai 5-pemesinan kedudukan paksi, bergantung pada paksi keempat dan kelima untuk arahkan alat pemotong pada kedudukan tetap dan bukannya memanipulasinya secara berterusan semasa proses pemesinan.
